Arduino ile LED Yakma

ARDUİNO İLE LED YAKMA

#	GEREKLİ DEVRE ELEMANLARI
1	1 Adet	Arduino UNO
2	1 Adet	Breadboard
3	1 Adet	LED
4	1 Adet	220 Ω Direnç
5	2 Adet	Jumper Kablo

A. DEVRE KURULUMU

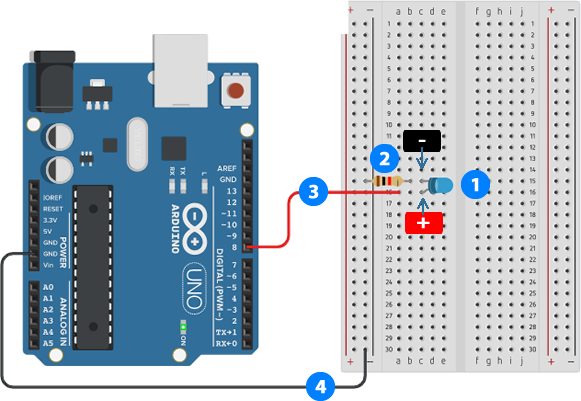

Devre Şeması

Yukarıda yer alan devre şemasına göre aşağıda devre kurulum aşamaları anlatılmıştır.

1. Adım : Breadboard'un paralel iki farklı hattına yukarıda yer alan görseldeki gibi LED'in iki bacağı yerleştirilir. LED'in uzun(+) ve kısa(-) bacağının nereye yerleştirildiği önemlidir.

2. Adım : Breadboard'a bağlanan LED'in (-) ucu yani kısa bacağından Breadboard'un (-) hattına direnç bağlanır.

3. Adım : Breadboard'a bağlanan LED'in (+) ucu yani uzun bacağından Arduino UNO'un 8. Dijital Çıkış Pinine jumper kablo ile bağlantısı yapılır.

4. Adım : Arduino UNO'nun GND Toprak Çıkışı'ndan Breadboard'un (-) hattına jumper kablo ile bağlantısı yapılır.

B. KODLAMA

Yukarıda hazırlanan devre şemasının çalışabilmesi için aşağıdaki kod blokları oluşturulmuştur.

Kodlamaya başlamadan önce bilgisayar ve arduino bağlantısını yaptıktan sonra Mblock programında aşağıdaki şu 3 adımı uygulamalıyız:

1 “Düzenle” menüsünden "Arduino Kipi" seçilir.

Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.

2 “Kartlar” menüsünden "Arduino Uno" seçilir.

Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar

3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:

Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.

"Seri Port" seçeneğinde 2 adet "COM" portu çıkıyorsa "COM" ifadesiyle beraber en büyük rakama sahip olan Port(COM) seçilmelidir. Aşağıdaki görselde COM4 portu seçilmiştir.

NOT: "COM" seçeneğini seçtikten yukarıdaki görselde işaretlenen " Seri Port Bağlandı" yazısını görmeliyiz. Aksi takdirde hazırladığımız kodları Arduino Kartına yükleyemeyiz .

Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

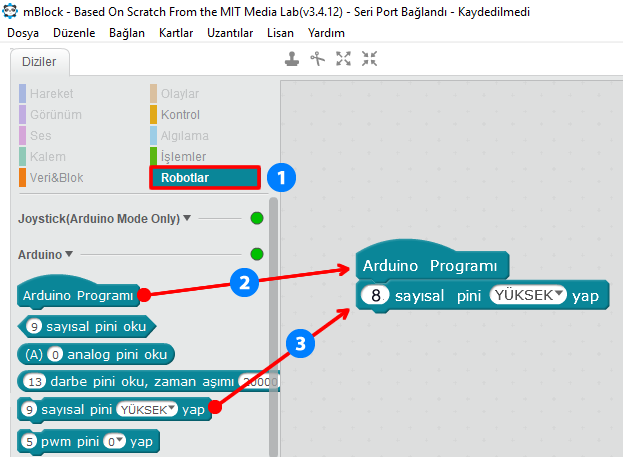

NOT: "(8) Sayısal Pini YÜKSEK Yap" kod bloğunun görevi Arduino'nun 8. pinine gerilim sağlamaktır. Arduino'nun 8.pini de LED'in + bacağına bağlı olduğundan; LED'in + bacağından - bacağına doğru bir akım geçerek LED'in yanmasını sağlar.

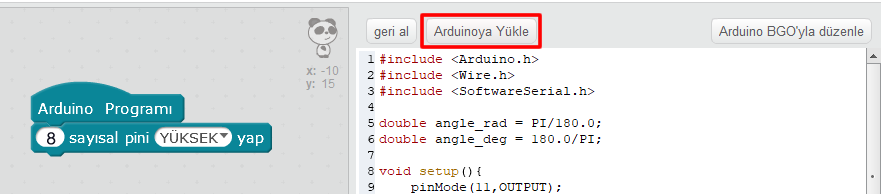

Kod blokları yerleştirildikten sonra aşağıdaki görselde de yer alan mblock programının sağında yer alan "Arduinoya Yükle" butonuna tıklanıp "Yükleme Bitti" uyarısı ekrana gelene kadar bekliyoruz.

C. SONUÇ
