Arduino ile Çakar LED (Polis Işığı)

ARDUİNO İLE ÇAKAR LED(POLİS FLAŞÖRÜ)

#	GEREKLİ DEVRE ELEMANLARI
1	1 Adet	Arduino UNO
2	1 Adet	Breadboard
3	8 Adet	LED
4	8 Adet	220 Ω Direnç
5	9 Adet	Jumper Kablo

A. DEVRE KURULUMU

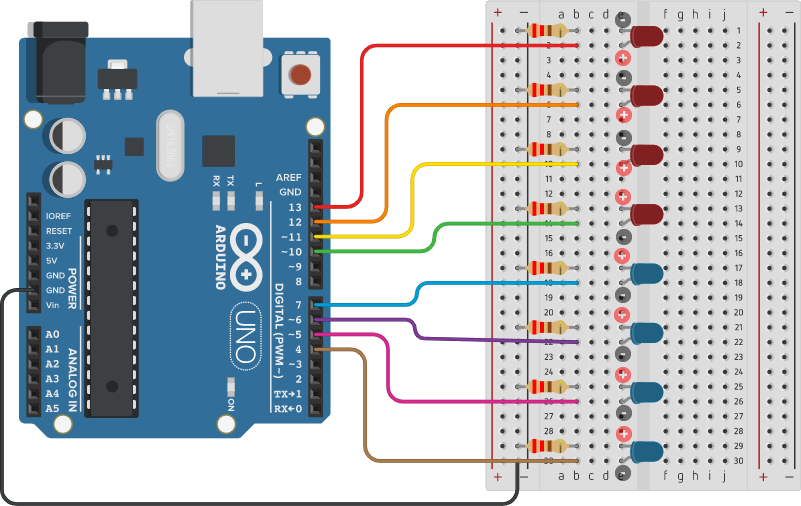

Devre Şeması

Yukarıda yer alan devre şemasına göre aşağıda devre kurulum aşamaları anlatılmıştır.

1. Adım : Breadboard'un paralel iki farklı hattına yukarıda yer alan görseldeki gibi 8 adet LED'in(4 kırmızı 4 mavi) iki bacağı yerleştirilir. LED'in uzun(+) ve kısa(-) bacağının nereye yerleştirildiği önemlidir.

2. Adım : Breadboard'a bağlanan LEDlerin (-) ucu yani kısa bacağından Breadboard'un (-) hattı arasına dirençler bağlanır.

3. Adım : Breadboard'a bağlanan kırmızı LEDlerin (+) ucu yani uzun bacağından Arduino UNO'un Dijital 13, 12, 11, 10 pinlerine jumper kablo ile bağlantısı yapılır.

4. Adım : Breadboard'a bağlanan mavi LEDlerin (+) ucu yani uzun bacağından Arduino UNO'un Dijital 8, 7, 6, 5, 4 pinlerine jumper kablo ile bağlantısı yapılır.

5. Adım : Arduino UNO'nun GND Toprak Çıkışı'ndan Breadboard'un (-) hattına jumper kablo ile bağlantısı yapılır.

B. KODLAMA

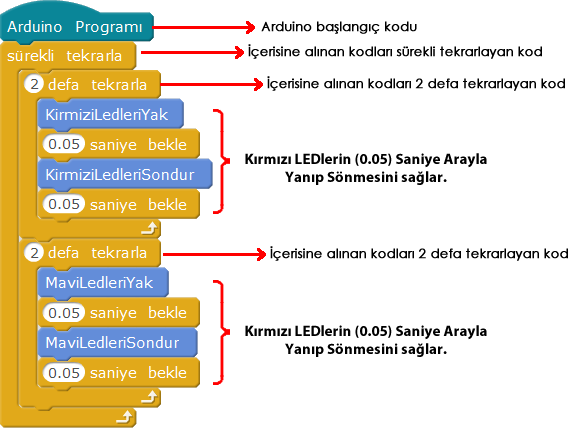

Yukarıda hazırlanan devre şemasının çalışabilmesi için aşağıdaki kod blokları oluşturulmuştur.

Kodlamaya başlamadan önce bilgisayar ve arduino bağlantısını yaptıktan sonra Mblock programında aşağıdaki şu 3 adımı uygulamalıyız:

1 “Düzenle” menüsünden "Arduino Kipi" seçilir.

Bu işlem çalışma ortamımızı daha kullanışlı hale getirir. Sadece Arduino Kartı ile ilgili menüler aktif kalır.

2 “Kartlar” menüsünden "Arduino Uno" seçilir.

Bu işlem Mblock programının hangi kart seçildiyse o kart ile ilgili kodları görüntülemesini sağlar

3 "Bağlan" menüsünden "Seri Port" yolu izlenelerek Port(COM) seçimi yapılır. Ancak:

Bu işlem Mblock programı ile Arduino kartımız arasındaki veri akışını sağlayabilmek için gerekli bağlantıyı yapmamızı sağlar.

"Seri Port" seçeneğinde 2 adet "COM" portu çıkıyorsa "COM" ifadesiyle beraber en büyük rakama sahip olan Port(COM) seçilmelidir. Aşağıdaki görselde COM4 portu seçilmiştir.

NOT: "COM" seçeneğini seçtikten yukarıdaki görselde işaretlenen " Seri Port Bağlandı" yazısını görmeliyiz. Aksi takdirde hazırladığımız kodları Arduino Kartına yükleyemeyiz .

Yukarıdaki işlemleri yaptıktan sonra artık kodlama yapmaya başlayabiliriz.

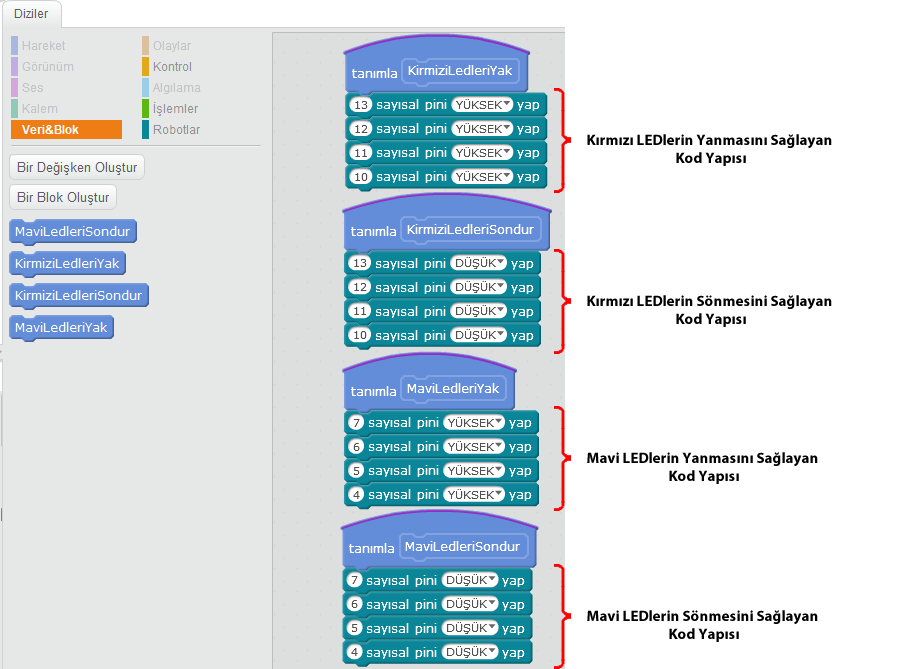

Aşağıda yer alan "Veri&Block" menüsü altında yer alan "Bir Blok Oluştur" butonuna tıklayarak aşağıda yer alan blok isimlerini oluşturuyoruz.

Blokları oluşturduktan sonra blokları kullanarak kodları tekrar tekrar yazmadan kodlama yapabileceğiz.

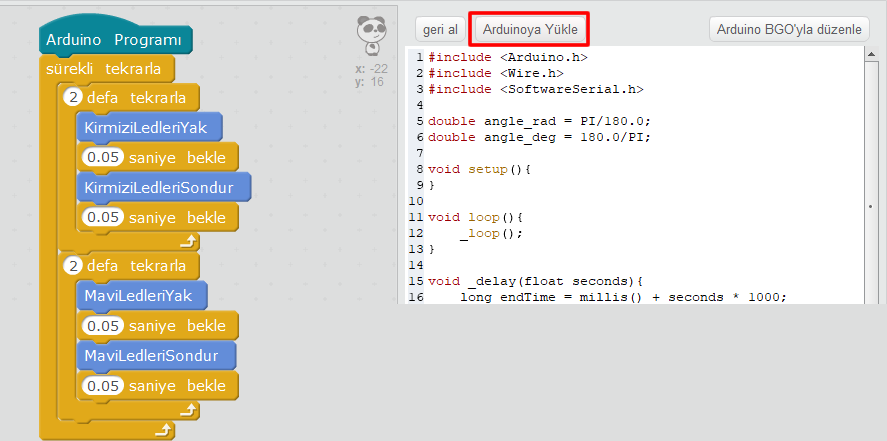

Kod blokları yerleştirildikten sonra mblock programının sağında yer alan "Arduinoya Yükle" butonuna tıklayıp "Yükleme Bitti" uyarısı ekrana gelene kadar bekliyoruz.

C. SONUÇ

mBlock koduna ulaşmak için tıklayın.
